作者wolflsi (港都狼仔)
標題[開箱] COUGAR MX600 RGB WHITE
時間2024-06-21 18:55:12
狼窩2.0無廣告好讀版:
https://wolflsi.blogspot.com/2024/06/blog-post_10
狼窩1.0好讀版:
https://wolflsi.pixnet.net/blog/post/71210590

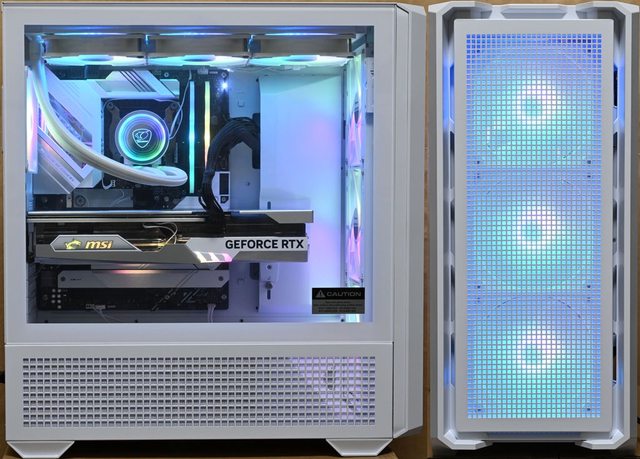

https://i.imgur.com/ejG81IY.jpg
特色:
●全方位通風設計確保最佳散熱氣流,電源艙通風側蓋強化進氣,導風罩可引導風扇氣流
至顯示卡
●前方/電源艙隔板/後方/頂部提供最多9個120mm風扇安裝空間,前方預裝3個JGR140-W
ARGB PWM風扇,後方預裝1個JGR120-W ARGB PWM風扇
●前方及頂部可裝360mm一體式水冷散熱排,電源艙隔板可裝240mm一體式水冷散熱排,後
方可裝140mm一體式水冷散熱排
●前方網孔板、左/右側板、左側下方網孔板都採用免螺絲快拆設計,拆裝無需使用工具
●前方配置上抽式過濾網,頂部及右側下方配置磁吸式過濾網,左側下方配置可拆式網孔
板,底部配置後抽式過濾網
●配置8個無支架標準擴充槽,不用擔心介面卡連接埠會被阻擋,使用顯示卡直立安裝轉
換板可變成3個直立擴充槽
●前置USB埠提供2個USB3.2 Type-A及1個USB3.2 Type-C
●燈光風扇控制板提供6個3pin ARGB插針及6個PWM 4pin插針,可連接按鈕切換內建預設
燈效,也能與支援ARGB主機板連動控制。風扇轉速可由主機板PWM信號連動控制,並回傳
白色風扇插針的轉速
●底部3.5吋/2.5吋抽取式固定架提供1個3.5吋加1個2.5吋或2個2.5吋安裝位置,主機板
底板背面提供2個2.5吋安裝位置
規格:
本體尺寸:235×515×478mm
可安裝主機板種類:E-ATX/CEB/ATX/Micro-ATX/Mini-ITX
前置I/O面板:2個USB3.2 Type-A、1個USB3.2 Type-C、耳機麥克風四極3.5mm插孔
3.5吋安裝位置:1個
2.5吋安裝位置:4個(其中1個與3.5吋共用)
標準擴充槽:8個(使用顯示卡直立安裝轉換板可變成3個直立擴充槽)
前方風扇安裝空間:3個120mm/140mm(預裝3個JGR140-W ARGB PWM風扇)
電源艙隔板風扇安裝空間:2個120mm
後方風扇安裝空間:1個120mm/140mm(預裝1個JGR120-W ARGB PWM風扇)
頂部風扇安裝空間:3個120mm/140mm
過濾網:前方上抽式過濾網、頂部磁吸式過濾網、右側下方磁吸式過濾網、左側下方可拆
式網孔板、底部後抽式過濾網
可安裝CPU散熱器高度:180mm
可安裝顯示卡長度:400mm
可安裝電源供應器長度:180mm
前方可安裝水冷排尺寸:120/140/240/280/360mm
電源艙隔板可安裝水冷排尺寸:120/240mm
後方可安裝水冷排尺寸:120/140mm
頂部可安裝水冷排尺寸:120/140/240/280/360mm
▼此面外箱有商標、彩色識別貼紙、外觀單線圖、產品名稱、標語、原廠網址
https://i.imgur.com/NQ0XCvz.jpg
▼此面外箱有商標、產品名稱、標語、產品簡介、外觀尺寸圖、支援顯示卡長度、認證標
誌、產品資訊、原廠網址
https://i.imgur.com/7i3zQVV.jpg
▼此面外箱有商標、產品名稱、標語、提把開口、多國語言特色說明、運輸標誌
https://i.imgur.com/mRzVAQV.jpg
▼此面外箱有商標、產品名稱、標語、提把開口、彩色識別貼紙、條碼、產地(中國)、產
品規格表、運輸標誌
https://i.imgur.com/rjYTUuW.jpg
▼外箱頂部有商標、產品名稱、標語、運輸標誌
https://i.imgur.com/aXiYInQ.jpg
▼正面及左側下方配置金屬網孔板,左側配置強化玻璃
https://i.imgur.com/Ayt8iTe.jpg
▼正面金屬網孔板使用卡榫固定,從左上及右上角落施力往外拉即可取下
https://i.imgur.com/PInWVxF.jpg
▼可從上方抽出前方過濾網
https://i.imgur.com/TvVpMuT.jpg
▼前方蓋板使用卡榫固定,從底部施力往外拉即可取下
https://i.imgur.com/seIBEMj.jpg
▼後方最上面有打開左側板(紫色框)及右側板(水藍色框)的施力凹槽,大面積網狀通風口
的長條形固定孔可裝1個120mm/140mm風扇,水冷排可裝140mm,8個標準擴充槽之間沒有支
架,不用擔心會阻擋介面卡連接埠,電源艙頂部風扇/水冷排固定架具備鎖固螺絲(紅色框
),下面電源供應器安裝位置提供2種安裝方向固定孔
https://i.imgur.com/3b4HXKh.jpg
▼機殼頂部通風口配置磁吸式過濾網,長條形固定孔可裝3個120mm/140mm風扇,水冷排可
裝360mm
https://i.imgur.com/RMQOBIQ.jpg
▼頂部右前方由前(圖左)至後(圖右)分別是電源按鈕、重置按鈕、電源/硬碟指示燈、
USB3.2 Type-A、耳機麥克風四極3.5mm插座、USB3.2 Type-A、USB3.2 Type-C
https://i.imgur.com/S6jQyo7.jpg
▼機殼底部腳座有防滑墊,底部配置後抽式過濾網,底部3.5吋/2.5吋抽取式固定架使用4
個螺絲固定(紅色框),可在長條形固定孔內任意調整位置
https://i.imgur.com/ovww4zU.jpg
▼右側板使用卡榫固定,從後方左上凹槽施力向外拉即可開啟,下方有通風口
https://i.imgur.com/JQWfa9Z.jpg
▼右側板下方通風口背面有磁吸式過濾網
https://i.imgur.com/RyWaD2i.jpg
▼右側板卸除後的樣子,配件盒放在底部3.5吋/2.5吋抽取式固定架托盤上,右側前方有
遮線蓋板
https://i.imgur.com/Ib1ejaI.jpg
▼隨附配件有透明配件整理盒及安裝說明
https://i.imgur.com/Nqu0fNS.jpg
▼透明配件整理盒內有塑膠束環(A)、塑膠束帶(B)、整理盒隔板(C)、主機板銅柱(D)、
PCIe延長線銅柱(E)、銅柱套筒工具(F)、3.5吋裝置螺絲(G)、主機板/2.5吋裝置螺絲(H)
、電源/擴充槽螺絲(I)
https://i.imgur.com/8F9jOIC.jpg
▼右側前方遮線蓋板左邊安裝鉸鍊,右邊有2個磁吸固定磁鐵(紅色框)
https://i.imgur.com/hMWwktf.jpg
▼鉸鍊採可分離設計,打開後將右側前方遮線蓋板往上提即可分離
https://i.imgur.com/O2qG8jT.jpg
▼打開右側前方遮線蓋板後可見到內部整線空間
https://i.imgur.com/FyBXCRq.jpg
▼白色機殼連接線組,1為電源指示燈接頭,2為硬碟指示燈接頭,3為電源開關接頭,4為
重置開關接頭,5為耳機/麥克風插座接頭,6為USB3.2 Type-A主機板接頭,7為USB3.2
Type-C主機板接頭
https://i.imgur.com/sBVMac4.jpg
▼線組撥開以後可清楚看到右側配置,底板中間雙槽線路固定架預裝3條魔鬼氈整線帶,
最右側及右上也有4條魔鬼氈整線帶
https://i.imgur.com/jGjSW1C.jpg
▼安裝長度140mm的電源供應器時,電源供應器左側與底部3.5吋/2.5吋抽取式固定架右側
距離34mm至79mm,電源供應器頂端與電源艙頂部距離15mm
https://i.imgur.com/m6uVYsB.jpg
▼底部3.5吋/2.5吋抽取式固定架頂部可安裝1個2.5吋裝置(紫色框,具備2段安裝位置),
內部有1個托盤
https://i.imgur.com/lpp1sXm.jpg
▼托盤兩側有3.5吋裝置免螺絲卡榫(紅色箭頭)及固定孔(紅色框),底部有2.5吋裝置固定
孔(紫色框,具備2段安裝位置)
https://i.imgur.com/STYBqjc.jpg
▼托盤安裝1個3.5吋裝置(上)或1個2.5吋裝置(下)示意圖
https://i.imgur.com/qIRYme5.jpg
▼底部3.5吋/2.5吋抽取式固定架安裝1個3.5吋裝置加1個2.5吋裝置(上)或2個2.5吋裝置(
下)示意圖
https://i.imgur.com/IIOTZVH.jpg
▼底板背面右下方2片2.5吋固定板使用手轉螺絲固定
https://i.imgur.com/WD07ahH.jpg
▼每片固定板可安裝1個2.5吋裝置
https://i.imgur.com/47peU3p.jpg
▼燈光風扇控制板,提供6個ARGB 3pin插針及6個PWM 4pin插針,可連接機殼重置按鈕至
紅色方框處接點切換內建燈光模式,也可連接支援ARGB的主機板連動控制。風扇轉速可透
過PWM控制線輸入PWM信號進行同步控制,並將FAN6白色風扇插針轉速經PWM控制線傳送出
去
https://i.imgur.com/r2i3DsU.jpg
▼燈光風扇控制板接出供電用SATA接頭(1)、燈光連動控制3pin ARGB母頭(2)、風扇轉速
連動控制/轉速回傳4pin PWM接頭(3)
https://i.imgur.com/prgKjTi.jpg
▼左側強化玻璃使用卡榫固定,從後方右上凹槽施力向外拉即可開啟
https://i.imgur.com/S5nEclz.jpg
▼左側強化玻璃背面左/右邊緣有金屬條
https://i.imgur.com/iHHYQkZ.jpg
▼左側下方網孔板使用磁吸固定,先將左側強化玻璃取下,從網孔板上方施力向外拉即可
取下
https://i.imgur.com/NnMzpTp.jpg
▼左側下方網孔板背面有過濾網,左上及左下有2個磁吸固定磁鐵(紅色框)
https://i.imgur.com/tvmxqfO.jpg
▼機殼左側配置圖,主機板/介面卡安裝區與電源艙採隔離設計,主機板底板上方鏤空,
方便拆裝CPU散熱器背板,底板上方設有穿線開口,底板前端有遮線擋板與顯示卡支撐架
https://i.imgur.com/KV8fnCr.jpg
▼遮線擋板使用4個平頭螺絲固定,可在底板長條形固定孔內任意調整前後位置(紅色框)
https://i.imgur.com/vDLd09a.jpg
▼顯示卡支撐架上下調整範圍87mm,遮線擋板前後調整範圍22mm
https://i.imgur.com/wzrlhOr.jpg
▼平頭螺絲鬆開後滑動至長條形固定孔中間位置,便可取下遮線擋板
https://i.imgur.com/OjeiwUK.jpg
▼取下遮線擋板後,底板上有2個具備護套的穿線開口
https://i.imgur.com/3DrYmDG.jpg
▼遮線擋板開口尺寸圖(單位mm)
https://i.imgur.com/0C7I7vF.jpg
▼遮線擋板上的顯示卡支撐架,鬆開手轉螺絲(紅色框)可調整高度,拆卸皿頭螺絲(紅色
箭頭)可取下支撐架。顯示卡支撐架上有白色墊片(右圖)
https://i.imgur.com/X5lxxRF.jpg
▼前方可拆式風扇/水冷排固定架側邊有鎖定用手轉螺絲(紅色框),拆卸手轉螺絲可解除
鎖定(右圖)
https://i.imgur.com/inti2Jc.jpg
▼取下前方蓋板,將左上及右上把手往下壓(紅色箭頭),前方可拆式風扇/水冷排固定架
上方就會彈出
https://i.imgur.com/PB62rYL.jpg
▼前方可拆式風扇/水冷排固定架上方彈出後,將固定架往下翻使左右圓形卡榫脫離機殼
兩側上下卡扣(紅色框)
https://i.imgur.com/Te5kLpR.jpg
▼前方可拆式風扇/水冷排固定架脫離後,從右下方開口(紅色箭頭)抽出風扇線路,裝回
時線路也要穿入此開口,不要讓線路影響固定架安裝
https://i.imgur.com/mHfP4Fk.jpg
▼前方可拆式風扇/水冷排固定架預裝3個JGR140-W ARGB PWM風扇
https://i.imgur.com/JZLBjMd.jpg
▼前方可拆式風扇/水冷排固定架的長條形固定孔可裝3個120mm/140mm風扇,水冷排可裝
360mm。固定架兩側圓形卡榫位置對稱,可依照需求正裝/反裝固定架
https://i.imgur.com/Rd7UIDk.jpg
▼JGR140-W ARGB PWM風扇,白色9葉片扇葉軸心內有發光LED,支架側白色外框中心處貼
紙有商標、型號、風扇電壓/電流/功率、LED電壓/電流/功率、產地(中國),外框側面有
商標,風扇PWM 4pin及燈光ARGB 3pin的接頭與線路均為白色
https://i.imgur.com/90PXYwO.jpg
▼前方導風罩可將風扇氣流引導至顯示卡位置
https://i.imgur.com/Y4KclCD.jpg
▼電源艙頂部及側面均具備網狀通風口,靠近底板有3個長方形穿線開口,拆卸機殼後方
固定螺絲,電源艙頂部風扇/水冷排固定架就可往前移動取下(紅色箭頭),長條形固定孔
可裝2個120mm風扇,水冷排可裝240mm
https://i.imgur.com/jmOa3ok.jpg
▼拆卸固定架後的網狀區域外圍也有120mm風扇鎖點(紅色框),可安裝2個120mm風扇,網
狀區域內部有顯示卡直立安裝用PCIe延長線銅柱鎖點(紫色框)
https://i.imgur.com/jhWe0VD.jpg
▼有固定架(上圖)及無固定架(下圖)安裝2個120mm風扇示意圖
https://i.imgur.com/sSEMfzk.jpg
▼後方預裝1個JGR120-W ARGB PWM風扇,8個標準擴充槽均安裝可重複使用的擋板
https://i.imgur.com/b2BmpXm.jpg
▼JGR120-W ARGB PWM風扇,白色9葉片扇葉軸心內有發光LED,支架側白色外框中心處貼
紙有商標、型號、風扇電壓/電流/功率、LED電壓/電流/功率、產地(中國),外框側面有
商標,風扇PWM 4pin及燈光ARGB 3pin的接頭與線路均為白色
https://i.imgur.com/UO6KNSF.jpg
▼安裝完成右側配置圖,安裝長度180mm的COUGAR POLAR X2電源供應器時,底部3.5吋
/2.5吋抽取式固定架要移到最前方,與電源左側距離39mm
https://i.imgur.com/72PTc6x.jpg
▼蓋上右側前方遮線蓋板
https://i.imgur.com/XUhkv8a.jpg
▼右側前方遮線蓋板穿線開口位於右上及右下處(紅色框),要從這兩個位置走線才能完全
蓋上蓋板
https://i.imgur.com/xtqzonT.jpg
▼水平安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)時,顯示
卡前端距離正面風扇架57mm
https://i.imgur.com/zhoxWD8.jpg
▼水平安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)時,顯示
卡頂部距離左側46mm
https://i.imgur.com/BxTQ8dc.jpg
▼即使移動顯示卡支撐架前後位置,仍會覆蓋在顯示卡其中1個風扇上方,雖然沒碰到扇
葉不影響運轉,但還是會造成一些風切聲
https://i.imgur.com/RGmy6wQ.jpg
▼顯示卡直立安裝轉換板,提供3個直立擴充槽,其中1個安裝可重複使用的擋板
https://i.imgur.com/e8k3E1a.jpg
▼顯示卡直立安裝轉換板的固定鎖點
https://i.imgur.com/5jK6XIO.jpg
▼安裝顯示卡直立安裝轉換板時,將第2至第8擴充槽擋板取下,將轉換板安裝在第3至第8
擴充槽
https://i.imgur.com/SBPJRaB.jpg
▼直立安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)示意圖,
PCIe延長線需自備
https://i.imgur.com/W5xsFYR.jpg
▼直立安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)時,顯示
卡左側距離機殼左側89mm
https://i.imgur.com/Cc1lWNA.jpg
▼直立安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)時,顯示
卡支撐架要反裝並降到最低位置(紅色框),不過支撐架另一面沒有墊片,需自行墊東西避
免支撐架摩擦顯示卡底部
https://i.imgur.com/of8XPJz.jpg
▼直立安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)時,顯示
卡與主機板之間的空間不會很大,要注意自備PCIe延長線的長度及可彎曲角度,避免過度
彎折延長線
https://i.imgur.com/drIWbSM.jpg
▼顯示卡水平安裝左側燈光
https://i.imgur.com/xStXdBp.jpg
▼顯示卡直立安裝左側燈光
https://i.imgur.com/3e0Juhh.jpg
▼正面風扇燈光
https://i.imgur.com/tTcobh2.jpg
▼燈光效果示範影片:
https://youtu.be/WFWo-7sYsEM
接下來進行顯示卡水平安裝及直立安裝的CPU+GPU高負載前/後溫度比較
處理器:Intel Core i9-14900K(QS)
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體:tigo X3 DDR4-3600 8GB×2
作業系統碟:Seagate Beskar Ingot Drive Special Edition FireCuda PCIe Gen4
NVMe 1TB SSD
顯示卡:MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE
散熱器:COUGAR POSEIDON ELITE ARGB 360 WHITE一體式水冷及THERMALRIGHT
LGA17XX-BCF改裝扣具
電源供應器:COUGAR POLAR X2 ATX 3.0 1050W
主機板UEFI設定均維持預設值,使用Intel XTU(Extreme Tuning Utility)軟體將CPU功耗
限制在180W
▼顯示卡水平安裝的CPU+GPU高負載前Core Temp、GPU-Z感測器、AIDA64感測器頁面
https://i.imgur.com/YWnSiHw.jpg
▼顯示卡水平安裝的CPU+GPU高負載30分鐘後Core Temp、GPU-Z感測器、AIDA64感測器頁
面
https://i.imgur.com/MfYakf5.jpg
▼顯示卡水平安裝的CPU+GPU高負載30分鐘後的紅外線熱影像圖
https://i.imgur.com/vtuvjKI.jpg
▼顯示卡直立安裝的CPU+GPU高負載前Core Temp、GPU-Z感測器、AIDA64感測器頁面
https://i.imgur.com/amlf4E9.jpg
▼顯示卡直立安裝的CPU+GPU高負載30分鐘後Core Temp、GPU-Z感測器、AIDA64感測器頁
面
https://i.imgur.com/pJ1izZM.jpg
▼顯示卡直立安裝的CPU+GPU高負載30分鐘後的紅外線熱影像圖
https://i.imgur.com/gor3Kk9.jpg
不錯的點:
○前方/電源艙隔板/後方/頂部可裝最多9個120mm風扇,前方預裝3個JGR140-W ARGB PWM
風扇,後方預裝1個JGR120-W ARGB PWM風扇,前方及頂部可裝360mm一體式水冷散熱排,
電源艙隔板可裝240mm一體式水冷散熱排,後方可裝140mm一體式水冷散熱排
○前方網孔板、左/右側板、左側下方網孔板都採用免螺絲快拆設計,前方配置上抽式過
濾網,頂部及右側下方配置磁吸式過濾網,左側下方配置可拆式網孔板,底部配置後抽式
過濾網
○配置8個無支架標準擴充槽,使用顯示卡直立安裝轉換板可變成3個直立擴充槽
○燈光風扇控制板提供6個3pin ARGB插針及6個PWM 4pin插針,可連接按鈕切換內建預設
燈效,也能與支援ARGB主機板連動控制。風扇轉速可由主機板PWM信號連動控制,並回傳
白色風扇插針的轉速
○前置USB埠提供2個USB3.2 Type-A及1個USB3.2 Type-C
○底部3.5吋/2.5吋抽取式固定架提供1個3.5吋加1個2.5吋或2個2.5吋安裝位置,主機板
底板背面提供2個2.5吋安裝位置
可改進的點:
○左側強化玻璃及右側板採卡榫固定,左側下方網孔板採磁吸固定,搬運時需注意避免意
外開啟,左側強化玻璃上/下邊緣未受金屬條保護,取放時注意避免撞擊
○安裝在底部的3.5吋/2.5吋裝置無法透過前方風扇帶動氣流散熱,只提供1個3.5吋安裝
位置
○水平安裝3風扇顯示卡時,顯示卡支撐架會進入扇葉範圍,產生風切聲
○底板最前端沒有穿線開口,安裝更大的主機板(例如E-ATX)時,若蓋住原本的穿線開口
,會影響走線
報告完畢,謝謝收看
--
