標題[心得] 直角接頭12VHPWR線材測試
時間2023-06-15 19:47:12
狼窩2.0無廣告好讀版： https://wolflsi.blogspot.com/2023/05/12vhpwr 狼窩1.0好讀版： https://wolflsi.pixnet.net/blog/post/70663675 標準12VHPWR線材兩端均採直式接頭，但目前RTX 40系列顯示卡12VHPWR連接器都做在卡的 頂端，如果使用直式接頭線路，水平安裝顯示卡時線路會與機殼側板發生干涉，勢必要彎 曲線路才能蓋上側板，部分寬度較小的機殼，線材彎曲位置要非常接近接頭才能讓機殼側 板蓋上。坊間有廠商推出轉90度/180度的轉接頭，雖可避免線路彎曲問題，但必須要額外 花錢購置，目前有電源廠商開始在支援ATX3.0/12VHPWR的電源款式中附上具備直角接頭的 12VHPWR線材，以下針對廠商所提供的樣品進行介紹、實際連接和溫度測試 ▼廠商文宣強調在接頭內使用低阻抗銅材質連接器，提高導電性，保障高功率傳輸下維持 低溫及安全 https://i.imgur.com/dMMoRqT.jpg
▼直角接頭12VHPWR線材外觀，線路部分長度60公分，線材裸露無進行包覆，只用5條塑膠 束帶固定 https://i.imgur.com/zkFwlbz.jpg

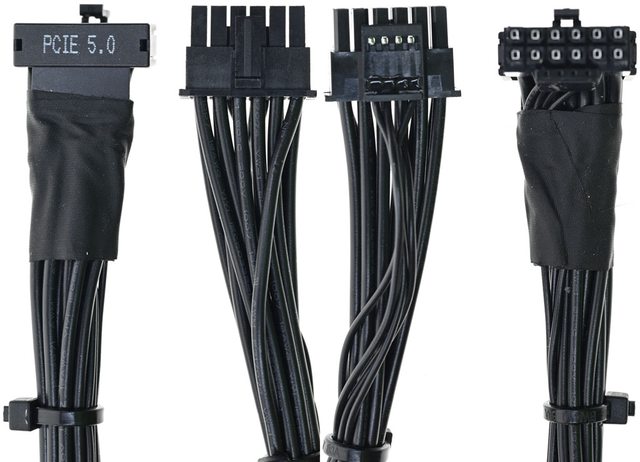

▼兩端12VHPWR接頭，其中一端使用直角接頭，另一端使用直式接頭 https://i.imgur.com/TuocCp6.jpg

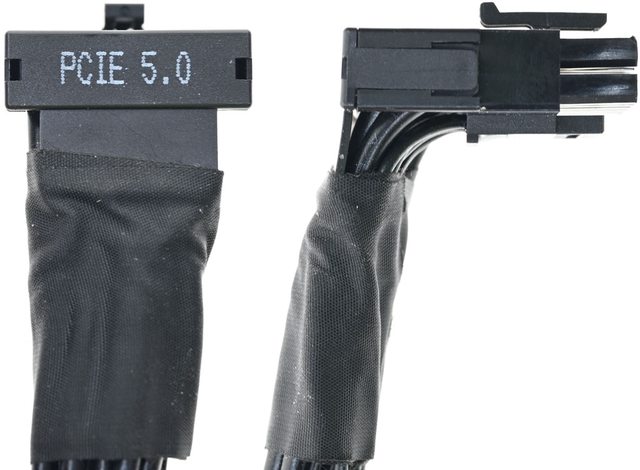

▼直角接頭頂部有PCIE 5.0白色字樣，線路彎出部分使用纖維布膠帶固定在頂部上蓋延伸 出的塑膠平面上 https://i.imgur.com/nCX8q7E.jpg

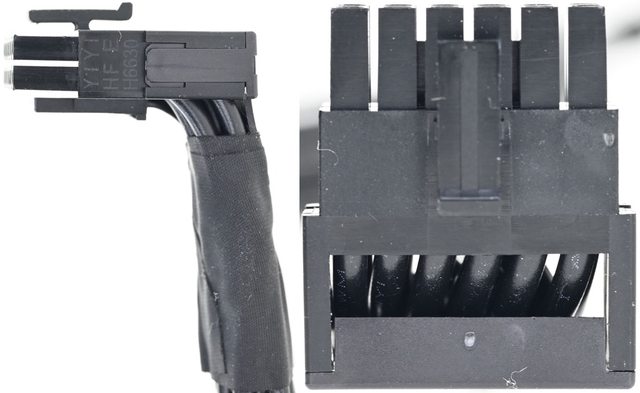

▼直角接頭另一面有一些英文及數字，上蓋寬邊側面開口可以看到內部線路 https://i.imgur.com/3s5g76t.jpg

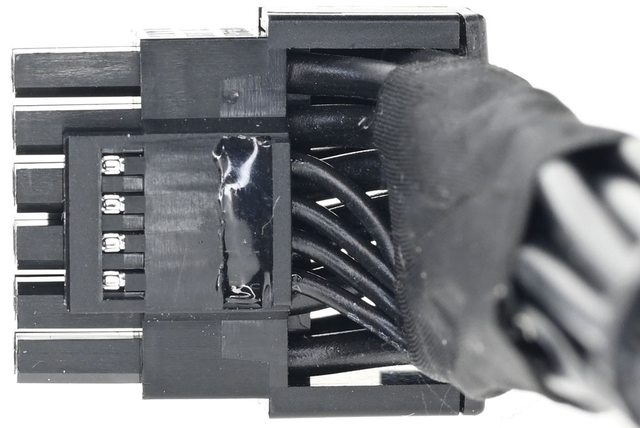

▼直角接頭的4條小信號線S1-S4用膠固定住金屬連接器，避免被往後擠出 https://i.imgur.com/qdjs7P4.jpg

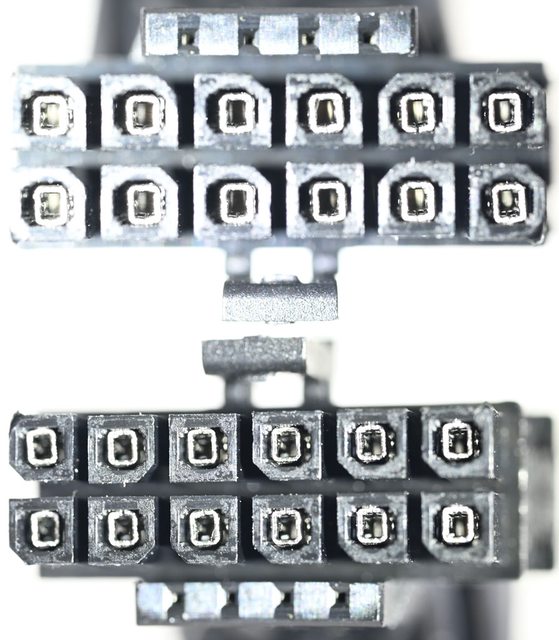

▼直式接頭(上)及直角接頭(下)的12個+12V/COM連接器近照，內部金屬連接器使用左右凸 點的夾持方式 https://i.imgur.com/mNZmP1H.jpg

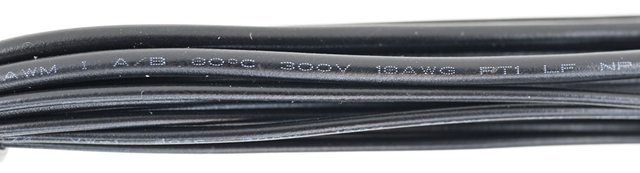

▼+12V/COM使用16AWG線材，S1-S4使用28AWG線材 https://i.imgur.com/q8eftKl.jpg
▼直角接頭整個接頭高度24.4mm(不含+12V/COM插入連接器的部分為17.8mm) https://i.imgur.com/NG6PlfJ.jpg

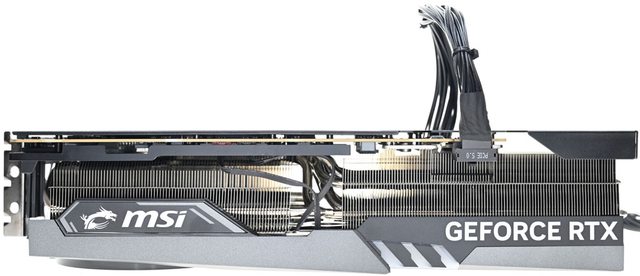

▼直角端連接MSI GEFORCE RTX 4090 GAMING X TRIO時，因為顯示卡12VHPWR連接器方向 ，其出線方向會朝上 https://i.imgur.com/b6nm220.jpg

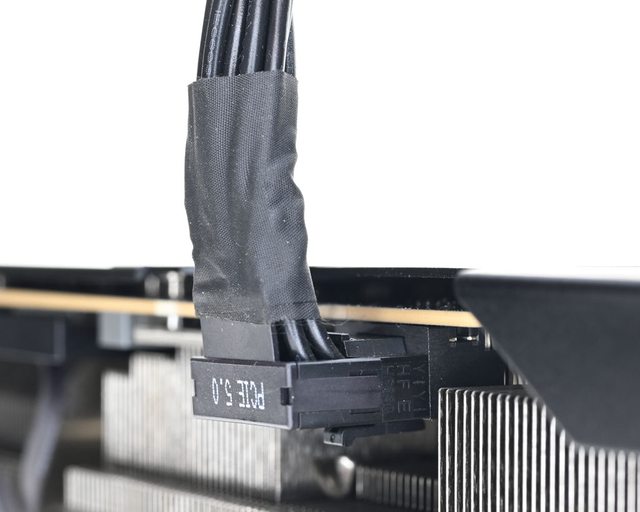

▼直角接頭連接處近照，因為顯示卡12VHPWR連接器與顯示卡頂端有一落差，要注意看直 角接頭是否會與鄰近機構發生干涉 https://i.imgur.com/3ArdvJf.jpg

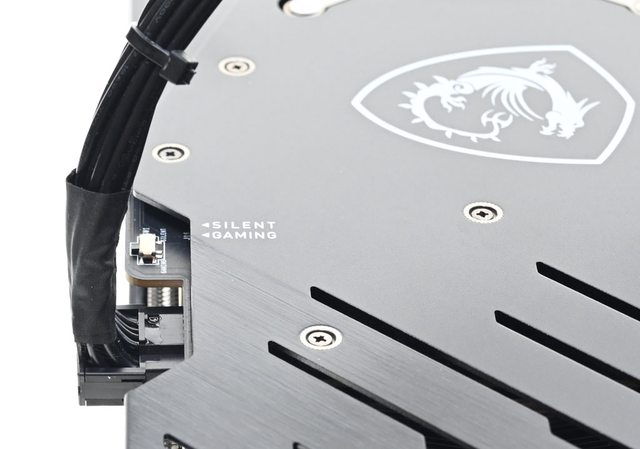

▼直角接頭連接處近照，MSI GEFORCE RTX 4090 GAMING X TRIO的12VHPWR連接器為S1-S4 朝向顯示卡背面 https://i.imgur.com/PbNwFjm.jpg

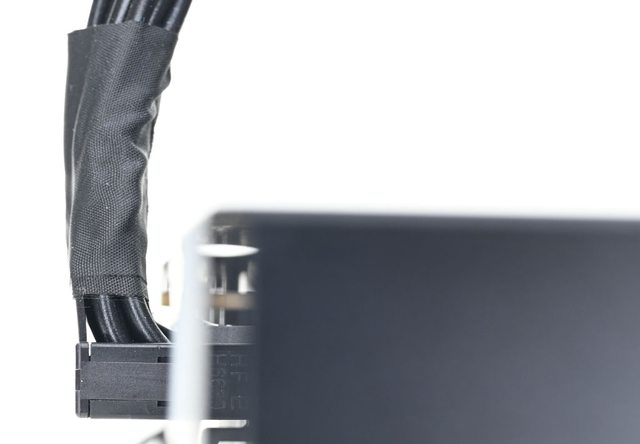

▼直角接頭連接處側面近照，線路未接觸顯示卡頂部，無出現干涉 https://i.imgur.com/N7qnmKB.jpg

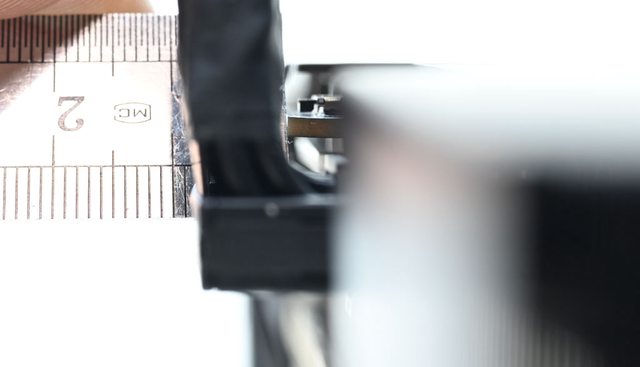

▼直角接頭頂部凸出顯示卡頂部9mm(會受到顯示卡12VHPWR插座實際位置影響) https://i.imgur.com/vFFEa2H.jpg
▼上機測試時顯示卡端的直角接頭 https://i.imgur.com/vii3xe5.jpg

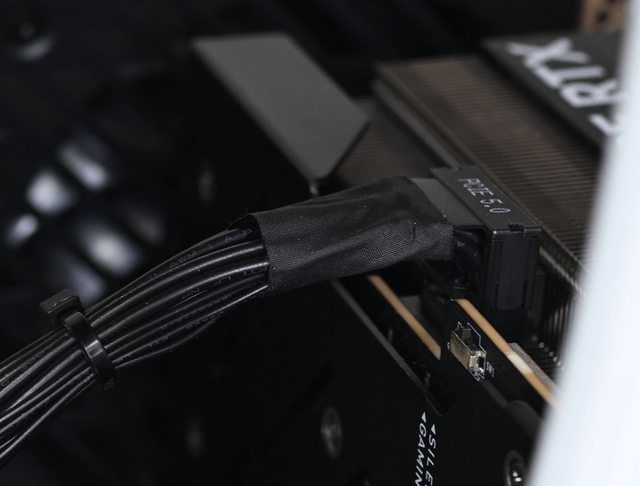

▼上機測試時顯示卡端的直角接頭 https://i.imgur.com/pqERqFk.jpg

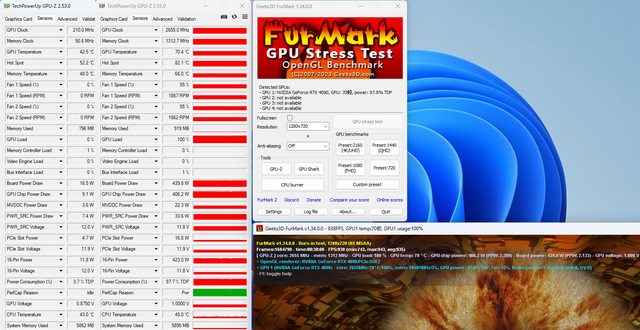

▼測試開始前(最左邊)與FurMark運作30分鐘後(中)的GPU-Z感測器數據及FurMark畫面(右 下) https://i.imgur.com/ZQlgmFu.jpg

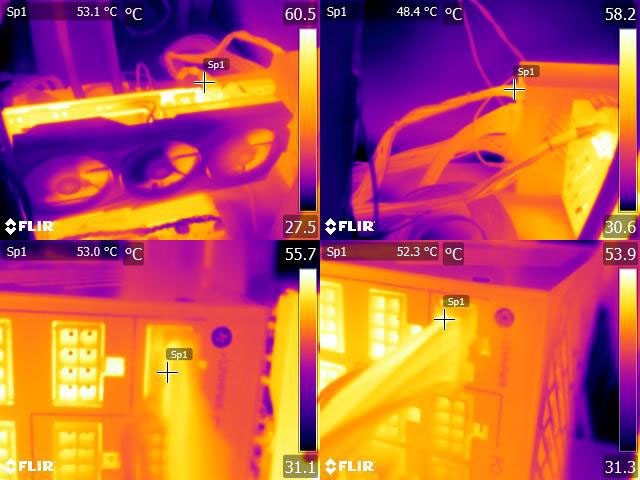

▼FurMark運作30分鐘後線路(左上/右上)及電源端直式接頭(左下/右下)的紅外線熱影像 圖 https://i.imgur.com/HbTKpSG.jpg

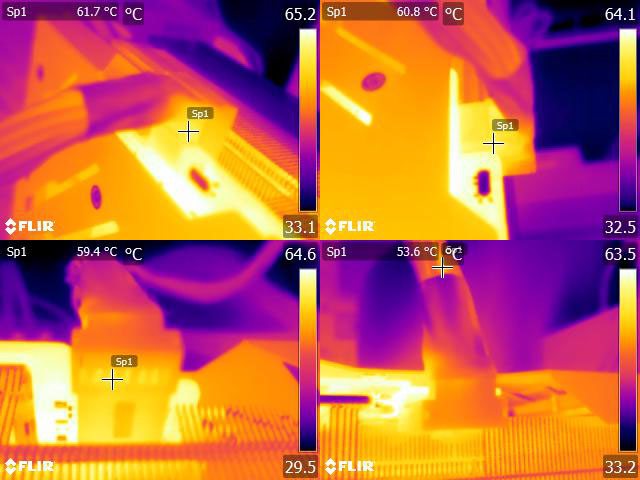

▼FurMark運作30分鐘後顯示卡端直角接頭的紅外線熱影像圖 https://i.imgur.com/uP3jylp.jpg
心得： 此12VHPWR線材的直角接頭實際上就是將線預先彎90度，然後在接頭後方加上線路固定蓋 ，把線路固定住，並克服顯示卡12VHPWR插座與顯示卡頂部之間的高度差。對於耗電量 450W的MSI GEFORCE RTX 4090 GAMING X TRIO，運作30分鐘FurMark後的顯示卡端直角接 頭溫度與採用直式接頭的線材並無明顯差異。對於機殼寬度較為不足的RTX 40系列使用者 來說，此款直角接頭12VHPWR線路可減少使用者自行購置轉90度/180度轉接頭的額外成本 ，或是自行彎曲線材時因施力不當導致接頭接觸不良的風險。雖然已經有加高來閃過顯示 卡，但實際安裝時仍要注意是否會與顯示卡機構產生干涉而使接頭無法完全插入連接器 報告完畢，謝謝收看 -- ※ 發信站: 批踢踢實業坊(web-ptt.org.tw), 來自: 114.40.155.223 (臺灣) ※ 文章網址: https://web-ptt.org.tw/PC_Shopping/M.1686829634.A.E29
